Cargadores de 14kw para vehículos eléctricos.

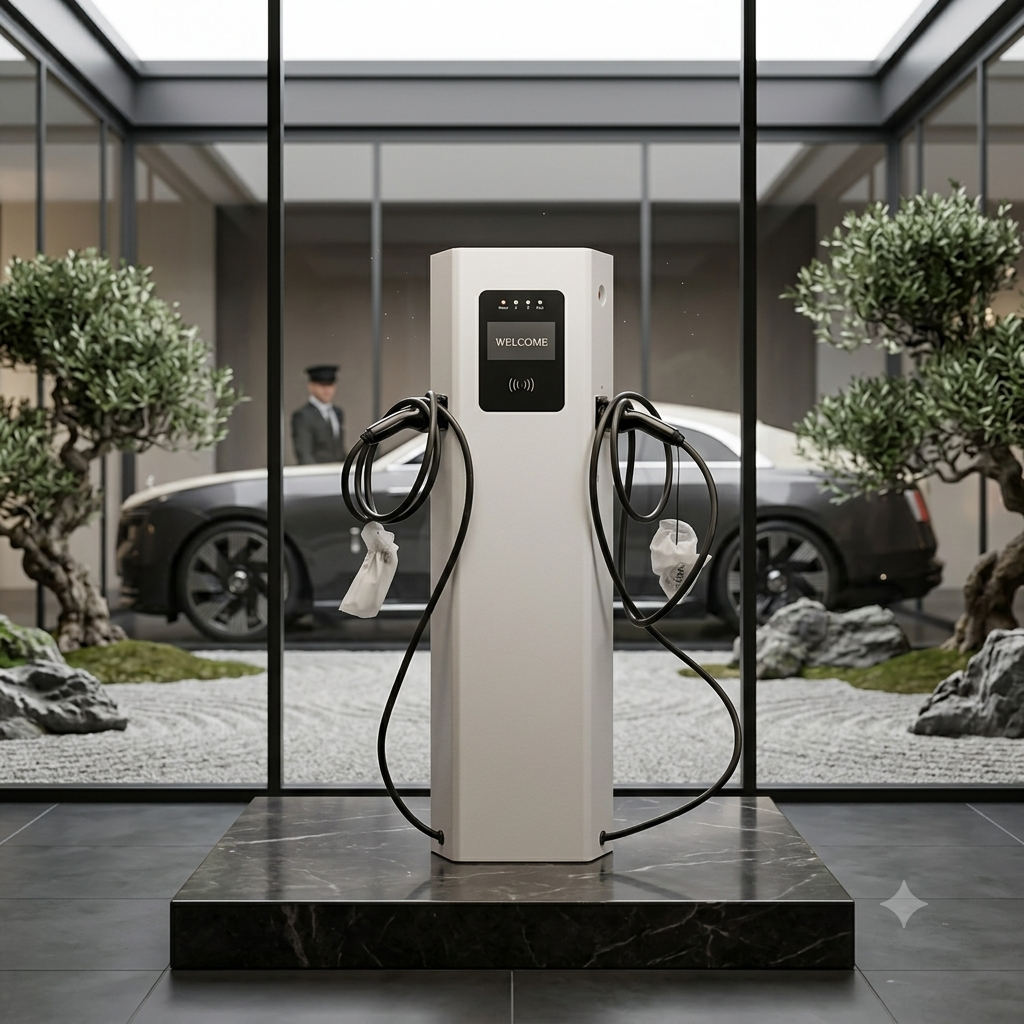

Los cargadores de 14kw para vehículos eléctricos tipo pedestal (de pie o floor-stand) es un punto de recarga de corriente alterna (CA) diseñado para espacios públicos, comerciales o residenciales corporativos donde no hay muros cercanos de montaje.

La configuración más común de 14 kW se compone de una arquitectura de doble conector (2 × 7 kW / 32 A cada uno). Esto permite conectar dos vehículos al mismo tiempo para distribuir de manera eficiente la infraestructura eléctrica y los costos de cimentación.

Ficha de Especificaciones Técnicas

1. Parámetros Eléctricos

• Potencia nominal total: 14 kW

• Distribución de salida: 2 mangueras/conectores de 7.4 kW (32 A) o 1 salida de 14 kW según requerimiento.

• Tensión de entrada/salida: 220V – 240V CA ± 15% (Monofásica o Bifásica por puerto) / 380V – 400V (Trifásica de entrada distribuida).

• Corriente de salida por toma: 32 A máximos por manguera.

• Frecuencia de red: 50 Hz / 60 Hz.

• Factor de potencia: > 0.99 a plena carga.

• Eficiencia: ≥ 95%.

2. Conectividad e Interfaz de Usuario

• Tipo de conector/manguera: Tipo 2 (IEC 62196-2) o Tipo 1 (SAE J1772 / GB/T según mercado), con cables integrados de 5 metros.

• Pantalla e indicadores: Pantalla LCD de 4.3 pulgadas (o indicadores LED tricolor de estado).

• Métodos de autenticación: Tarjetas RFID (Mifare ISO/IEC 14443A), Aplicación móvil (iOS/Android) o Plug & Charge.

• Protocolo de red: OCPP 1.6J (actualizable a OCPP 2.0.1) para integración con plataformas de gestión y cobro comercial.

• Comunicaciones integradas: Wi-Fi, Ethernet (RJ45), Bluetooth y módulo 4G LTE opcional.

3. Propiedades Mecánicas y Estructurales

• Montaje: Anclaje a losa mediante pernos de cimentación metálicos en base reforzada.

• Estructura del pedestal: Acero galvanizado con recubrimiento en polvo anticorrosivo y panel frontal de vidrio templado o policarbonato industrial.

• Dimensiones promedio: 1400 mm a 1500 mm (alto) × 270 mm a 300 mm (ancho) × 180 mm a 220 mm (profundidad).

• Peso estimado: 30 kg a 35 kg (incluyendo pedestal y mangueras).

• Protección ambiental: IP55 / IP65 (resistente a lluvia, chorros de agua y polvo en exteriores).

• Resistencia a impactos: IK10 (máxima protección contra vandalismo e impactos mecánicos).

4. Protecciones Eléctricas y Normativas

• Protección RCD: RCD Tipo A + detección de corriente continua residual DC 6 mA incorporado.

• Sistemas de seguridad integrados:

  • Sobre/subtensión.

  • Sobrecarga y cortocircuito.

  • Protección contra fallas a tierra (GFCI) y fugas de corriente.

  • Control de sobretemperatura con parada automática.

  • Protecciones contra rayos y sobretensiones transitorias (SPD).

• Temperatura de operación: -30 °C a +55 °C.

• Certificaciones internacionales: CE, IEC/EN 61851-1, IEC/EN 61851-21-2, medición de energía integrada certificada MID.
